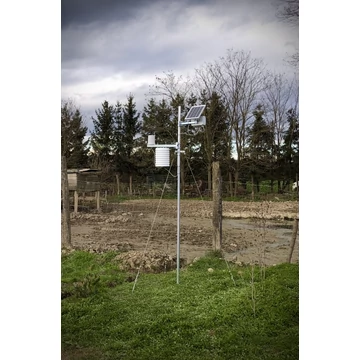

1. Meteorológiai állomás: hőmérőház (benne a hő-,páratartalom- és légnyomásmérő szenzor) + csapadékmérő
2. 2,5 méteres állványzat (oszlop és konzolok)
3. Akkumulátor doboz
4. Elektronika doboz
5. Napelem
6. Kábelezés
Működés
Az Időkép Kft. napelemes időjárás állomása egy komplett autonóm rendszer, mely folyamatosan méri és küldi az időjárási adatokat az Időkép rendszerében regisztrált állomáshoz. A rendszernek nincs szüksége sem hálózati tápellátásra, sem vezetékes internet kapcsolatra.
A rendszer folyamatos üzeméhez szükséges energiát az akkumulátor biztosítja. Az akkumulátor töltését a központi egységen telepített töltő áramkör végzi a napelemről nyert energiából.
Az időjárási adatok kiolvasása és felküldése percenként történik. Ez az érték a rendszerüzemeltető által rövid időre változtatható.
Telepítési irányelvek
A napelemet olyan szabadtéri helyszínre kell telepíteni, ahol a téli napsütés a napszak minél hosszabb időszakában éri, de legalább 4 órán át. Lehetőleg kerüljük a tereptárgyak okozta árnyékok rávetülését a napelemre (faágak, falevelek, oszlopok, kémény, stb.), mert az csökkenti a töltés eredményességét.
A telepített napelem nézzen déli irányba (+/-10° eltérés megengedett), dőlésszöge 45°-ban az ég felé fordított legyen.
Műszaki adatok:
Adatkapcsolat: GSM 2G, GPRS, 900MHz.
Maximális adás teljesítménye: 2W
Legnagyobb rendszerfeszültség: 24V
Napelem típusa: MWG-10
Napelem teljesítménye: 10W
Üresjárási feszültsége: 21.67V
Akkumulátor típusa: Zárt ólomsav (SLA)
Akkumulátor névleges feszültsége: 12V
Akkumulátor kapacitása: 6Ah
Biztosíték típusa: 5x20mm 800mA lomha
Max. töltőfeszültség: 13.8V
Akkumulátor min. feszültsége (védőáramkör): 11.8V
Normál üzemi külső hőmérséklet tartomány: -20°C..+45°C
Budapesten, a harmadik kerületi irodánkban lehet átvenni a készüléket. Csak helyszíni átvételre van lehetőség.
